1、該機引進歐洲設計理念，經消化吸收并結合國內鋼筋實際加工情況而研發的一種新型率鋼筋剪切設備，用于棒材鋼筋的切斷；
2、 通過變頻電機驅動絲杠機構來調整剪切dao口與定位擋板之間的距離，采用編碼器測量，定尺精度高，可達±2mm，可剪切各種長度的鋼筋；
3、 采用液壓鋸切方式，體積小、產量高，與一些廠家的機械沖剪方式相比，具有噪音低，使用壽命長，設備運行穩定等特點；與此同時鋼筋采用油缸壓料，壓力大，鋸切時，鋼筋不會轉動，鋼筋切頭均勻。
4、鋸床采用國內專用的雙面夾緊鋸床；
5、合理的氣動系統設計理念，主管道采用不銹鋼管傳輸，降低了壓縮空氣損耗；電磁閥安裝在相應控制氣缸的下方，響應速度快，便后維護。
6、PLC控制，可設置鋼筋數量、規格等，具備記憶、存儲功能。
技術參數：
| 型號 | ZJ SLW-500 | |||||||||
| 鋸切寬度 | 500 | |||||||||
| 鋸切直徑范圍 | Φ16~Φ50 | |||||||||
| 鋼筋傳送速度（m/min） | 90 | |||||||||
| 套絲鋼筋長度范圍 | 2.0~12 | |||||||||
| 長度誤差 | ±3mmm | |||||||||
| 鋸 切 主 機 | 鋸切進給速度 | 無級調速 | ||||||||
| 夾緊方式 | 液壓 | |||||||||
| 主電機功率（KW） | 4 | |||||||||
| 油泵電機功率（KW） | 1.1 | |||||||||
| 冷卻泵功率（W） | 60 | |||||||||
| 裝機總功率（KW） | ~35 | |||||||||
| 鋸切線外形尺寸（長×寬×高）（mm） | 29000*6900*2000 | |||||||||
| 鋸切鋼筋直徑 | ● | ● | Φ16 | Φ20 | Φ25 | Φ28 | Φ32 | Φ40 | Φ50 | |
| 鋸切鋼筋根數 | ● | ● | 27 | 22 | 18 | 15 | 14 | 13 | 10 | |

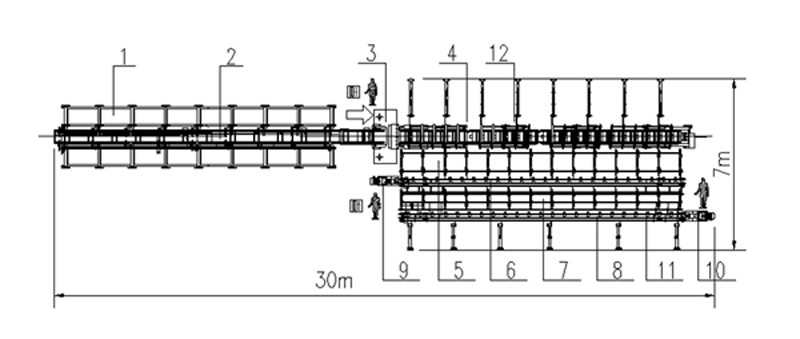

設備布置圖：
